GL系列龍門加工中心

產品特點

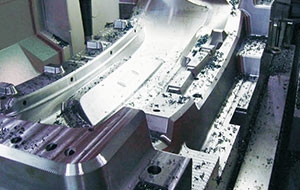

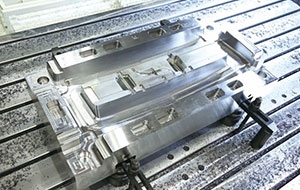

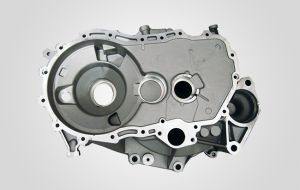

GL系列龍門加工中心本設備采用工作臺移動，由床身、立柱、橫梁組成封閉的龍門框架結構，具有高剛性、高穩定性的特點。機床可完成銑面、篷孔、鉆孔、剛性攻絲及三軸聯動曲面加工，并可根據客戶要求增加直角銑頭，一次裝夾實現五面加工。特別適用于模具零件粗/半精加工；自動化設備結構件；能源、工程、鑄造行業大型零件加工；鐵路轉向節、大型結構件加工等。

咨詢熱線198-6118-6655

配置參數

GL系列龍門加工中心技術參數

GL-18L

GL-24L

GL-28L

GL-32L

GL-37L

GL-42L

產品型號	單位	G1614L	G2016L	G2018L	G2518L	G3018L	G3518L	G4518L	G5018L	G5518L	G6018L	G4018L
門寬	mm				1800	1800						1800
X軸	mm	1600	2100	2100	2600	3100	3500	4500	5000	5500	6000	4000
Y軸（加工行程）	mm	1300	1600	1800	1800	1800	1800	1800	1800	1800	1800	1800
Z軸	mm	850	850	850	850(1050)	850(1050)	850	850	850	850	850	850(1050)
主軸鼻端至工作臺距離	mm				200-1050(200-1250)	200-1050(200-1250)						200-1050(200-1250)
工作臺寬度	mm	1300	1400	1600	1600	1600	1600	1600	1600	1600	1600	1600
T型槽	mm				22	22						22
承重	t	4	4.5	9	7	8	9	11	12	13	14	10
驅動形式					皮帶1:1.33	皮帶1:1.33						皮帶1:1.33
主軸錐孔規格					BT50	BT50						BT50
主軸轉速	rpm	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000
功率	kW	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5	18.5/35	18.5/35	18.5/35	18.5/35	15/18.5
扭矩	N.m	190/313	190/313	190/313	190/313	190/313	190/313	156.9/296	156.9/296	156.9/296	156.9/296	190/313
主軸箱截面	mm				350×400	350×400						350×400
X軸快移速度	m/min	16	16	16	16	16	12	10	8	8	8	8
Y軸快移速度	m/min	16	16	16	16	16	16	16	16	16	16	16
Z軸快移速度	m/min	16	16	16	16	16	16	16	16	16	16	16
切削速度	m/min				10	10						8
定位精度X（半閉環）	mm				0.017	0.017						0.019
定位精度Y（半閉環）	mm				0.015	0.015						0.015
定位精度Z（半閉環）	mm				0.014	0.014						0.014
重復定位精度X（半閉環）	mm				0.012	0.012						0.014
重復定位精度Y（半閉環）	mm				0.01	0.01						0.01
重復定位精度Z（半閉環）	mm				0.008	0.008						0.008
電源容量	Kva				30	30						30
氣源壓力	Mpa				0.65	0.65						0.65
機床高度(約)	mm				4800	4800						4800
占地面積(約)	mm×mm				8900X5100	10230X5100						12830X5100
機床凈重(約)	T				20.5	22.5						26.5

產品型號	單位	G3024L	G3524L	G4024L	G4524L	G5024L	G5524L	G6024L
門寬	mm	2400		2400		2400		2400
X軸	mm	3000	3500	4000	4500	5000	5500	6000
Y軸（加工行程）	mm	2400	2400	2400	2400	2400	2400	2400
Z軸	mm	850(1050)	850	850(1050)	850	850(1050)	850	850(1050)
主軸鼻端至工作臺距離	mm	200-1050(200-1250)		200-1050(200-1250)		200-1050(200-1250)		200-1050(200-1250)
工作臺寬度	mm	1800	1800	1800	1800	1800	1800	1800
T型槽	mm	22		22		22		22
承重	t	8	9	10	11	12	13	14
驅動形式		皮帶1:1.33		皮帶1:1.33		皮帶1:1.33		皮帶1:1.33
主軸錐孔規格		BT50		BT50		BT50		BT50
主軸轉速	rpm	6000	6000	6000	6000	6000	6000	6000
功率	kW	15/18.5	15/18.5	15/18.5	18.5/35	18.5/35	18.5/35	18.5/35
扭矩	N.m	190/313	190/313	190/313	156.9/296	156.9/296	156.9/296	156.9/296
主軸箱截面	mm	350×400		350×400		350×400		350×400
X軸快移速度	m/min	12	12	12	10	8	8	8
Y軸快移速度	m/min	12	12	12	12	12	12	12
Z軸快移速度	m/min	12	12	12	12	12	12	12
切削速度	m/min	8		8		8		8
定位精度X（半閉環）	mm	0.018		0.02		0.023		0.027
定位精度Y（半閉環）	mm	0.018		0.018		0.018		0.018
定位精度Z（半閉環）	mm	0.014		0.014		0.014		0.014
重復定位精度X（半閉環）	mm	0.013		0.014		0.017		0.019
重復定位精度Y（半閉環）	mm	0.012		0.012		0.012		0.012
重復定位精度Z（半閉環）	mm	0.008		0.008		0.008		0.008
電源容量	Kva	30		30		45		45
氣源壓力	Mpa	0.65		0.65		0.65		0.65
機床高度(約)	mm	4800		4800		4800		4800
占地面積(約)	mm×mm	8600X6300		10880X6300		13160X6300		15440X6300
機床凈重(約)	T	27		33.5		40.5		47.5

產品型號	單位	G3028L	G3528L	G4028L	G4528L	G5528L	G6528L
門寬	mm	2800	2800	2800	2800	2800	2800
X軸	mm	3000	3500	4000	4500	5500	6500
Y軸（加工行程）	mm	3400	3400	3400	3400	3400	3400
Z軸	mm	1250(1450)	1250(1450)	1250(1450)	1250(1450)	1250(1450)	1250(1450)
主軸鼻端至工作臺距離	mm	200-1450(200-1650)	200-1450(200-1650)	200-1450(200-1650)	200-1450(200-1650)	200-1450(200-1650)	200-1450(200-1650)
工作臺寬度	mm	2200	2200	2200	2200	2200	2200
T型槽	mm	22	22	22	22	22	22
承重	t	16	18	20	22	23	24
驅動形式		直連式+減速箱	直連式+減速箱	直連式+減速箱	直連式+減速箱	直連式+減速箱	直連式+減速箱
主軸錐孔規格		BT50	BT50	BT50	BT50	BT50	BT50
主軸轉速	rpm	6000	6000	6000	6000	6000	6000
功率	kW	22/26	22/26	22/26	22/26	22/26	22/26
扭矩	N.m	770/910	770/910	770/910	770/910	770/910	770/910
主軸箱截面	mm	450×450	450×450	450×500	450×500	450×500	450×500
X軸快移速度	m/min	12	12	12	12	12	12
Y軸快移速度	m/min	12	12	12	12	12	12
Z軸快移速度	m/min	12	12	12	12	12	12
切削速度	m/min	8	8	8	8	8	8
定位精度X（半閉環）	mm	0.02	0.021	0.02	0.022	0.024	0.028
定位精度Y（半閉環）	mm	0.022	0.022	0.018	0.018	0.018	0.018
定位精度Z（半閉環）	mm	0.018	0.018	0.015	0.015	0.015	0.015
重復定位精度X（半閉環）	mm	0.015	0.016	0.015	0.016	0.018	0.02
重復定位精度Y（半閉環）	mm	0.017	0.017	0.015	0.015	0.015	0.015
重復定位精度Z（半閉環）	mm	0.008	0.008	0.008	0.008	0.008	0.008
電源容量	Kva	50	50	50	50	50	50
氣源壓力	Mpa	0.65	0.65	0.65	0.65	0.65	0.65
機床高度(約)	mm	6400	6400	6400	6400	6400	6400
占地面積(約)	mm×mm	9800X6600	10800X6600	11400X6600	12400X6600	14400X6600	16400X6600
機床凈重(約)	T	40.5	43	45.5	47.5	50	52.5

產品型號	單位	G4532L	G5532L	G6532L	G8532L	G10532L
門寬	mm	3200	3200	3200	3200	3200
X軸	mm	4500	5500	6500	8500	10500
Y軸（加工行程）	mm	3800	3800	3800	3800	3800
Z軸	mm	1250(1450)	1250(1450)	1250(1450)	1250(1450)	1250(1450)
主軸鼻端至工作臺距離	mm	200-1450(200-1650)	200-1450(200-1650)	200-1450(200-1650)	200-1450(200-1650)	200-1450(200-1650)
工作臺寬度	mm	2800	2800	2800	2800	2800
T型槽	mm	22	22	22	22	22
承重	t	24	28	30	32	32
驅動形式		直連式+減速箱	直連式+減速箱	直連式+減速箱	直連式+減速箱	直連式+減速箱
主軸錐孔規格		BT50	BT50	BT50	BT50	BT50
主軸轉速	rpm	6000	6000	6000	6000	6000
功率	kW	22/26	22/26	22/26	22/26	22/26
扭矩	N.m	770/910	770/910	770/910	770/910	770/910
主軸箱截面	mm	450×500	450×500	450×500	450×500	450×500
X軸快移速度	m/min	12	12	12	12	10
Y軸快移速度	m/min	12	12	12	12	12
Z軸快移速度	m/min	12	12	12	12	12
切削速度	m/min	8	8	8	8	8
定位精度X（半閉環）	mm	0.022	0.024	0.028	0.032	0.038
定位精度Y（半閉環）	mm	0.023	0.023	0.023	0.023	0.023
定位精度Z（半閉環）	mm	0.015	0.015	0.015	0.015	0.015
重復定位精度X（半閉環）	mm	0.016	0.018	0.02	0.022	0.029
重復定位精度Y（半閉環）	mm	0.018	0.018	0.018	0.018	0.018
重復定位精度Z（半閉環）	mm	0.008	0.008	0.008	0.008	0.008
電源容量	Kva	50	50	50	50	50
氣源壓力	Mpa	0.65	0.65	0.65	0.65	0.65
機床高度(約)	mm	6400	6400	6400	6400	6400
占地面積(約)	mm×mm	12400X7000	14400X7000	16400X7000	22800X7000	26800X7000
機床凈重(約)	T	60.5	64.5	68.5	76.5	87

產品型號	單位	G6537L	G8537L	G10537L	G12537L
門寬	mm	3700	3700	3700	3700
X軸	mm	6500	8500	10500	12500
Y軸（加工行程）	mm	4300	4300	4300	4300
Z軸	mm	1250(1500)	1250(1500)	1250(1500)	1250(1500)
主軸鼻端至工作臺距離	mm	200-1450(200-1700)	200-1450(200-1700)	200-1450(200-1700)	200-1450(200-1700)
工作臺寬度	mm	3200(3500)	3200(3500)	3200(3500)	3200(3500)
T型槽	mm	28	28	28	28
承重	t	30	32	36	36
驅動形式		直連式+減速箱	直連式+減速箱	直連式+減速箱	直連式+減速箱
主軸錐孔規格		BT50	BT50	BT50	BT50
主軸轉速	rpm	6000	6000	6000	6000
功率	kW	22/26	22/26	22/26	22/26
扭矩	N.m	770/910	770/910	770/910	770/910
主軸箱截面	mm	450×500	450×500	450×500	450×500
X軸快移速度	m/min	12	10	10	8
Y軸快移速度	m/min	12	12	12	10
Z軸快移速度	m/min	12	12	12	10
切削速度	m/min	6	6	6	6
定位精度X（半閉環）	mm	0.028	0.032	0.038	0.042
定位精度Y（半閉環）	mm	0.028	0.028	0.028	0.028
定位精度Z（半閉環）	mm	0.015	0.015	0.015	0.015
重復定位精度X（半閉環）	mm	0.02	0.022	0.029	0.034
重復定位精度Y（半閉環）	mm	0.019	0.019	0.019	0.019
重復定位精度Z（半閉環）	mm	0.008	0.008	0.008	0.008
電源容量	Kva	50	50	80	80
氣源壓力	Mpa	0.65	0.65	0.65	0.65
機床高度(約)	mm	6400	6400	6400	6400
占地面積(約)	mm×mm	16800X7500	22800X7500	26800X7500	31300X7500
機床凈重(約)	T	89.5	105.5	121	135.5

產品型號	單位	G10542L	G12542L	G14542L
門寬	mm	4200	4200	4200
X軸	mm	10500	12500	14500
Y軸（加工行程）	mm	4300(4800)	4300(4800)	4300(4800)
Z軸	mm	1250(1500)	1250(1500)	1250(1500)
主軸鼻端至工作臺距離	mm	200-1450(200-1700)	200-1450(200-1700)	200-1450(200-1700)
工作臺寬度	mm	3500	3500	3500
T型槽	mm	28	28	28
承重	t	36	36	36
驅動形式		直連式+減速箱	直連式+減速箱	直連式+減速箱
主軸錐孔規格		BT50	BT50	BT50
主軸轉速	rpm	4500	4500	4500
功率	kW	30/37	30/37	30/37
扭矩	N.m	1365/1688	1365/1688	1365/1688
主軸箱截面	mm	450×500	450×500	450×500
X軸快移速度	m/min	8	8	8
Y軸快移速度	m/min	10	10	10
Z軸快移速度	m/min	10	10	10
切削速度	m/min	6	6	6
定位精度X（半閉環）	mm	0.038	0.042	0.047
定位精度Y（半閉環）	mm	0.028	0.028	0.028
定位精度Z（半閉環）	mm	0.015	0.015	0.015
重復定位精度X（半閉環）	mm	0.029	0.034	0.04
重復定位精度Y（半閉環）	mm	0.019	0.019	0.019
重復定位精度Z（半閉環）	mm	0.008	0.008	0.008
電源容量	Kva	80	80	80
氣源壓力	Mpa	0.65	0.65	0.65
機床高度(約)	mm	6900	6900	6900
占地面積(約)	mm×mm	27800X8000	31300X8000	35300X8000
機床凈重(約)	T	122	137	152
